Belajar Auto CAD bangun benda kerja Objek 3D

Kali ini saya akan membagikan cara membuat model material untuk dudukan benda kerja..

berikut rincian pembuatannya dengan auto cad.

1. buat kotak luar benda kerja.

ketik L lalu tekan Enter

Command: l LINE Specify first point:

Specify next point or [Undo]: (klik layar kerja, lalu tarik ke samping. ketik angka 90. kemudian Enter) 90

Specify next point or [Undo]: (pada ujung garis tarik kebawah, ketik angka 65, Enter) 65

Specify next point or [Close/Undo]: (pada ujung garis tarik ke samping kiri, ketik angka 90, Enter) 90

Specify next point or [Close/Undo]: (tarik garis ke atas, masukan angka 65, Enter)65

Specify next point or [Close/Undo]: *Cancel*

tekan tombol ESC untuk menghilangkan fungsi perintah terakhir kita gunakan

dan jika sudah selesai, maka hasilnya akan seperti gambar 1

gambar 1: garis luar

 * untuk memudahkan, aktifkan Ortho, dengan menekan f8, agar garis menjadi lurus secara vertikal dan horizontal. untuk menonaktifkan kembali, cukup tekan f8 sekali lagi, maka fungsi Ortho akan OFF

Selanjutnya gabungkan garis line menjadi satu dengan perintah join:

ketik huruf J, kemudian Enter

Command: j JOIN Select source object or multiple objects to join at once: (blok semua garis)

Specify opposite corner: 4 found (tekan Enter)

Select objects to join:

4 objects converted to 1 polyline

Command:

Command: *Cancel*

 jika sudah benar. maka hasilnya akan seperti gambar 4

gambar 2: sebelum join

gambar 3: blok gambar

gambar 4: hasil Join

2. kemudian kita buat garis 1 lagi dengan ukuran lebih kecil untuk kotak bagian dalam atau kotak kedua

ketik huruf L, tekan Enter

Command: l LINE Specify first point:

Specify next point or [Undo]: (klik garis pada layar kerja, tarik garis kebawah, ketik angka 57, lalu enter) 57

Specify next point or [Undo]: (pada ujung garis, tarik ke arah kanan, masukan angka 82, Enter) 82

Specify next point or [Close/Undo]: (klik garis pada layar kerja, tarik garis ke atas, ketik angka 57, lalu enter) 57

Specify next point or [Close/Undo]: (pada ujung garis, tarik ke arah kiri masukan angka 82, Enter)  82

Specify next point or [Close/Undo]: *Cancel* (tekan tombol ESC  beberapa kali untuk menghilangkan seleksi dan perintah sebelumnya)

berikut hasilnya:

gambar 5: kotak kedua

Seperti diatas, garisnya kita buat menjadi satu. tujuannya agar dapat di extrude saat 3D

Command: j JOIN Select source object or multiple objects to join at once: (blok semua garis)

Specify opposite corner: 4 found (tekan Enter)

Select objects to join:

4 objects converted to 1 polyline

Command:

Command: *Cancel*

tekan tombol ESC untuk menghilangkan seleksi

Setelah jadi buat setiap ujung yang runcing menjadi tumpul dengan perintah fillet

ketik F, laulu Enter

Command: f FILLET

Current settings: Mode = TRIM, Radius = 0.0000

Select first object or [Undo/Polyline/Radius/Trim/Multiple]: (tekan huruf R, Enter) r Specify fillet radius <0.0000>: (masukan angka 5, Enter) 5

Select first object or [Undo/Polyline/Radius/Trim/Multiple]: (klik garis pertama)

Select second object or shift-select to apply corner or [Radius]: (klik garis kedua)

Command: (maka pada ujung bagian yang runcing akan menjadi tumpul)

tekan ESC untuk menghilangkan seleksi

gambar 6: hasil fillet

Buat setiap sisi untuk garis bagian dalam melengkung

agar cepat, cukup tekan Enter atau tekan spasi lalu klik garis pertama dan garis kedua yang ingin di buat fillet

pada command akan muncul seperti dibawah ini

Command:  FILLET

Current settings: Mode = TRIM, Radius = 5.0000

Select first object or [Undo/Polyline/Radius/Trim/Multiple]:

Select second object or shift-select to apply corner or [Radius]:

Command:  FILLET

Current settings: Mode = TRIM, Radius = 5.0000

Select first object or [Undo/Polyline/Radius/Trim/Multiple]:

Select second object or shift-select to apply corner or [Radius]:

Command:  FILLET

Current settings: Mode = TRIM, Radius = 5.0000

Select first object or [Undo/Polyline/Radius/Trim/Multiple]:

Select second object or shift-select to apply corner or [Radius]:

Command: *Cancel*

3. Setelah semunya jadi, langkah selajutnya adalah memindahkan kotaknya menjadi 1. kotak yang kecil atau kotak kedua akan dipindah dan berada ditengah-tengah kotak besar yang pertama.

cara yang saya di gunakan terdiri 2 langkah kerja.

langkah pertama. pindahkan kotah sejajar dengan garis bagian bawah dari kotak pertama.

ketik move, lalu tekan tombol Enter

Command:  MOVE

Select objects:(klik kotak kedua)

Select objects: 1 found

Select objects: (arahkan kursor kebagian bawah kotah hingga dapat midpoint,lihat gambar 7 langkah selajutnya klik midpoint)

Specify base point or [Displacement] <Displacement>: (arahkan ke bagian bawah dari kotak pertama dan letakkan di midpoint kotak pertama, lihat gambar 8)

Specify second point or <use first point as displacement>: (Klik kiri pada mouse jika sudah di midpoint )

gambar 7: midpoint pada kotak kedua

gambar 8: move di mid point kotak 1



gambar 9: hasil langkah 1

langkah kedua, jika sudah kita lakukan tahap kedua

ketik move, tekan tombol Enter

Command: MOVE

Select objects: (klik gambar, jika keluar icon seperti gambar 10, tekan Enter hingga kursor dapat menemukan midpoit seperti gambar 11)

Select objects: 1 found

Select objects:

Specify base point or [Displacement] <Displacement>: (klik midpoint kotak kedua. arahkan ke atas)

Specify second point or <use first point as displacement>: (masukan angaka 4 lalu tekan enter)

jika sudah benar, maka akan seperti gambar 12



gambar 10: icon selection

gambar 11: midpoint

gambar 12: hasil move langkah ke 2

4. berikutnya kita akan membuat bagian samping yang terlihat seperti kapsul, pertama buat 2 buah lingkaran dengan diameter 5 mm

ketik C, tekan Enter

Command: c CIRCLE Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: (klik pada layar kerja)

Specify radius of circle or [Diameter] <5.0000>: (ketik angka 5, tekan Enter kembali) 5

Buat 1 lagi dengan menekan enter atau spasi.

Command: c CIRCLE Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: (klik pada layar kerja)

Specify radius of circle or [Diameter] <5.0000>: (ketik angka 5, tekan Enter kembali) 5

tekan ESC beberapa kali untuk menghilangkan seleksi

maka hasilnya seperti gambar 14

gambar 14: buar 2 buat lingkaran

biat duah buat garis ukuran 35 mm pada bagian samping lingkarang secara vertikal kebawah dibagian paling pinggir lingkaran.
 ketik L, lalu tekan tombol Enter

gambar 15: buat line dipinggir lingkaran

Command: L LINE Specify first point:

Specify next point or [Undo]: 35

Specify next point or [Undo]: *Cancel* tekan ESC jika sudah selesai

buat 1 garis lagi

gambar 16: belajar buat garis

ketik L lalu enter

Command: l LINE Specify first point:

Specify next point or [Undo]: 35

Specify next point or [Undo]: *Cancel* teka ESC jika sudah selesai

gambar 17: hasil akhir buat garis

Setelah garisnya jadi, sekarang kita pindahkan lingkaran satunya ke ujung garis untuk dibuat menjadi satu

Command: MOVE
Select objects: (klik gambar lingkaran)

Select objects: 1 found

Select objects: (dekatkan kursor ke bagian paling luar sebelah kiri, hingga muncul tulisan quadrant, lalu klik, kemudian geser ke ujung garis. lihat gambar 18)

Specify base point or [Displacement] <Displacement>:

Specify second point or <use first point as displacement>:

gambar 18: memindahkan lingkaran

langkah selanjutnya kita trim agar terlihat menjadi 1

ketik tr lalu Enter.

Command: tr TRIM

Current settings: Projection=UCS, Edge=None

Select cutting edges ...
Select objects or <select all>: (blok gambar yang tadi kita buat)

gambar 19: blok bagan belajar auto cad

Select objects or <select all>: Specify opposite corner: 4 found (tekan Enter)

Select objects:

Select object to trim or shift-select to extend or

[Fence/Crossing/Project/Edge/eRase/Undo]: (klik bagian lingkaran dalam bangun)

Select object to trim or shift-select to extend or

[Fence/Crossing/Project/Edge/eRase/Undo]: (klik bagian lingkaran satunya yang berada dalam dalam bangun)

Select object to trim or shift-select to extend or

[Fence/Crossing/Project/Edge/eRase/Undo]: *Cancel*

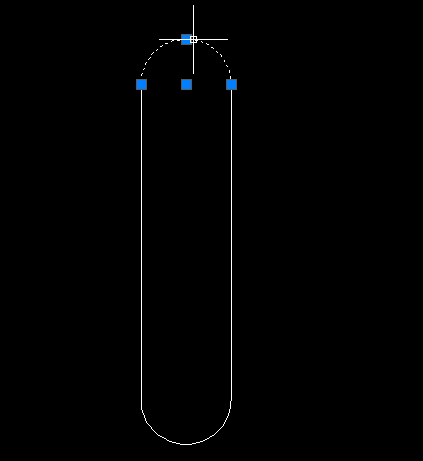

maka hasilnya seperti ini:

gambar 20: hasil trim bagan ke dua

terakhir lakukan joint kembali pada objek untuk menyatukannya
ketik J lalu tekan tombol Enter

Command: j JOIN Select source object or multiple objects to join at once: (blok semua bagan)

Specify opposite corner: 4 found (tekan tombol enter)

Select objects to join:

4 objects converted to 1 polyline

berikut gambarnya:

gambar 21: sebelum di join

gambar 22: sesudah di join

5. Pindahkan objek ke gambar utama
saya akan memindahkan gamabr ke 2 ke gambar utama. disini saya akan menguraikan menjadi 2 tahap agar memudahakan anda sekalian

langkah 1.ketik Move, lalu tekan enter

Command: MOVE
Select objects: (klik gambar ke 2, arahkan kursor ke bagian sebelah kenan dan pilih midpoint, lalu klik dan geser ke gamabr utama)
Select objects: 1 found
Select objects:
Specify base point or [Displacement] <Displacement>: (pilih garis paling kanan juga dari gambar utama, dan letakan di midpoint)
Specify second point or <use first point as displacement>:


lihat gambar dibawah ini:

gambar 23: memindahkan objek

gambar 24: posisi pemindahan

langkah kedua
langkah ini kita cukup geser gambar ke dua ke arah samping karena sudah center dengan gambar utama
tekan Enter untuk mengulangi perintah terakhir

Command: MOVE
Select objects: (klik gambar kedua, tekan enter)
Select objects: 1 found
Select objects: (klik tepat di midpoint)
Specify base point or [Displacement] <Displacement>: (tarik gambar kedua ke samping kiri seperti gamabar 25)
Specify second point or <use first point as displacement>: 8 (masukan angka 8, lalu tekan enter)

tekan ESC berkali-kali untuk mengjlangkan seleksi

gamabr 24: merunjuk midpoint

gambar 25: mengeser ke samping

gambar 26: hasil akhir

6.  buat lingkaran di bagian tengah benda

pertama buat lingkaran di garis pinggir sebelah kiri, buat ditengah garis atau midpoint agar memudahkan sewaktu dipindahkan. lihat gambar 29

gambar 26: buat lingkaran tengah 1

ketik c, tekan tombol enter
Command: c CIRCLE Specify center point for circle or [3P/2P/Ttr (tan tan radius)]:
Specify radius of circle or [Diameter]: (ketik d, tekan enter)
Specify radius of circle or [Diameter]: d Specify diameter of circle: 30 (masukan angka 30, tekan enter)

gambar 27: buat lingkaran tengah 2

lalu sekali lagi ketik c, tekan tombol enter
Command: c CIRCLE Specify center point for circle or [3P/2P/Ttr (tan tan radius)]:
Specify radius of circle or [Diameter]: (ketik d, tekan enter)
Specify radius of circle or [Diameter] <15.0000>: d Specify diameter of circle <30.0000>: 38 (masukan angka 38, tekan enter)
tekan tombol esc beberapa kali untuk menghilangkan seleksi

gambar 28: hasil

setelah jadi, kita pindahkan lingkaran kebagian tengah
ketik moe, lalu tekan enter

Command: MOVE
Select objects: 1 found (klik lingkaran pertama)
Select objects: 1 found, 2 total (klik lingkaran ke dua, kemudian tekan enter)
Select objects:
Specify base point or [Displacement] <Displacement>: (klik bagian tengah lingkaran, kemudian klik sekali)
Specify second point or <use first point as displacement>: (geser ke arah kanan, dan agar mudah, aktifkan ortho dengan menekan tombol f8 sekali) <Ortho on>

gambar 29: memindahkan gambar

Specify second point or <use first point as displacement>: <Ortho on> 33 (masukan angka 33 kemudian tekan enter)
tekan tombol esc beberapa kali untuk menghilangkan seleksi
hasil seperti gambar 30

gambar 30: hasil akhir move

lingkaran tengah besar jadi, selanjutnya buat lingkaran kecil yang mengelilingi lingkaran tengah

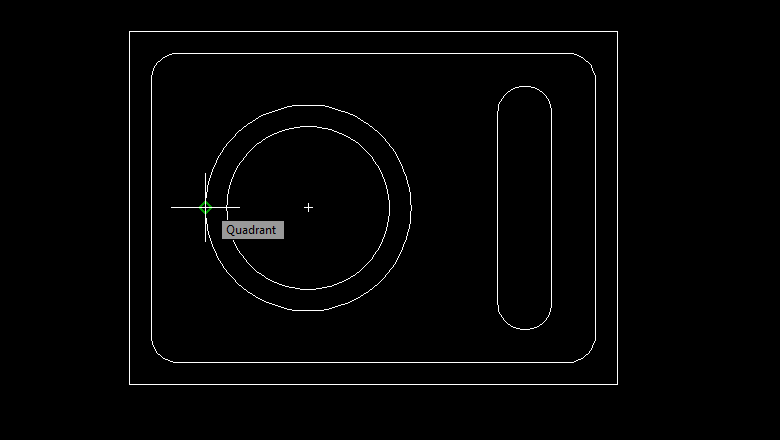

buat lingkaran kecil di garis lingkaran besar
pertama buat 1 lingkaran kecil dibagian pinggir kiri

ketik c, tekan tombol enter
Command: C CIRCLE Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: (klik digaris lingkrang paling besar, lihat gambar)
Specify radius of circle or [Diameter] <1.5000>: (masukan angka 1.5) 1.5
tekan tombol esc beberapa kali untuk menghilangkan seleksi

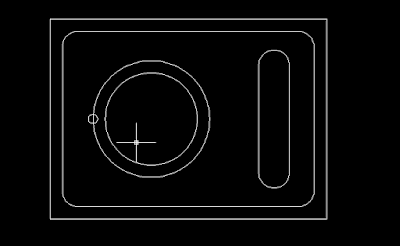

gambar 31: buat lingkaran kecil

langkah selanjutnya buat lingkaran menjadi banyak dengan perintah copy dan mirror

Command: CO COPY
Select objects: (klik gambar lingkarang kecil)

gambar 32: copy gambar

Select objects: 1 found
Select objects:
Current settings:  Copy mode = Multiple
Specify base point or [Displacement/mOde] <Displacement>: (klik titik tengah lingkarang sebagai base point)

gambar 33: copy pada sudut 90

Specify second point or [Array] <use first point as displacement>:(masukan <60 untuk meminta sudut 60 derajat)

gambar 34: copy pada sudut 60

>>Enter new value for ORTHOMODE <1>:
Resuming COPY command.
Specify second point or [Array] <use first point as displacement>:<60 Angle
Override: 60
Specify second point or [Array] <use first point as displacement>: (letakan hasil copy lingkarang kecil pada garis lingkaran sebelah luar)
Specify second point or [Array/Exit/Undo] <Exit>: *Cancel*
tekan tombol esc beberapa kali untuk menghilangkan seleksi
hasil seperti gambar 35

gambar 35: hasil akhir

kemudian perbanyak dengan perintah mirror. saya sendiri membaginya dalam 2 step

step 1
Command: MIRROR
Select objects: 1 found (klik lingkaran kecil)
Select objects: 1 found, 2 total (klik lingkaran kecil satunya, tekan enter)
Select objects:  Specify first point of mirror line: Specify second point of mirror line: (klik bagian tengah sebagai base point lalu tarik garis ke kanan, lihat gambar)
Erase source objects? [Yes/No] <N>: (tekan enter untuk memunculkan gambar)
tekan tombol esc beberapa kali untuk menghilangkan seleksi
hasil seperti gambar 36

gambar 36: mirror step 1

step 2
Command: MIRROR
Select objects: 1 found (klik semua lingkaran kecil)
Select objects: 1 found, 2 total
Select objects: 1 found, 3 total (tekan tombol enter)
Select objects:  Specify first point of mirror line: Specify second point of mirror line: (klik bagian tengah sebagai base point lalu tarik garis ke bawah, lihat gambar)
Erase source objects? [Yes/No] <N>: (tekan enter untuk memunculkan gambar)
tekan tombol esc beberapa kali untuk menghilangkan seleksi
hasil seperti gambar 37

gambar 37: step 2

7. Rubah angle atau sudut pandang untuk dapat membuka model 3d
ketik ddvpoint, lalu enter
lalu masukan derajat seperti pada gambar 38

gambar 38: perintah ddvpoint

dan hasilnya seperti gambar 39

gambar 39: hasil akhir

8. kita akan membuat gambar 2d menjadi 3d menggunakan perintah extrude
seperti perintah sebelumnya, ketik extrude, lalu tekan tombol enter

Command: EXTRUde
Current wire frame density:  ISOLINES=4, Closed profiles creation mode = Solid
Select objects to extrude or [MOde]: (klik gambar persegi dengan setengah lingkaran, tekan enter)
Select objects to extrude or [MOde]: 1 found
Select objects to extrude or [MOde]:
Specify height of extrusion or [Direction/Path/Taper angle/Expression] : (masukan angka 3, tekan tombol enter) 3
tekan tombol esc beberapa kali untuk menghilangkan seleksi
hasil seperti gambar 40

gambar 40

Command: EXTRUDe
Current wire frame density:  ISOLINES=4, Closed profiles creation mode = Solid
Select objects to extrude or [MOde]: (klik gambar lingkaran ditengah, tekan enter)
Select objects to extrude or [MOde]: 1 found
Select objects to extrude or [MOde]:
Specify height of extrusion or [Direction/Path/Taper angle/Expression] :(masukan angka 4, tekan tombol enter) 4
tekan tombol esc beberapa kali untuk menghilangkan seleksi
hasil seperti gambar 41

gambar 42

Command: EXTRUDE
Current wire frame density:  ISOLINES=4, Closed profiles creation mode = Solid
Select objects to extrude or [MOde]: (klik gambar persegi bagian dalam, tekan enter)
Select objects to extrude or [MOde]: 1 found
Select objects to extrude or [MOde]:
Specify height of extrusion or [Direction/Path/Taper angle/Expression] :(masukan angka 12, lalu tekan tombol enter) 12
tekan tombol esc beberapa kali untuk menghilangkan seleksi
hasil seperti gambar 43

gambar 43

Command: EXTRUDE
Current wire frame density:  ISOLINES=4, Closed profiles creation mode = Solid
Select objects to extrude or [MOde]: (klik gambar persegi bagian luar, tekan enter)
Select objects to extrude or [MOde]: 1 found
Select objects to extrude or [MOde]:
Specify height of extrusion or [Direction/Path/Taper angle/Expression] :(masukan angka 9, lalu tekan tombol enter) 9
tekan tombol esc beberapa kali untuk menghilangkan seleksi
hasil seperti gambar 44

Command: EXTRUDE
Current wire frame density:  ISOLINES=4, Closed profiles creation mode = Solid
Select objects to extrude or [MOde]: (klik gambar lingkaran kecil, tekan enter)
Select objects to extrude or [MOde]: 1 found
Select objects to extrude or [MOde]:
Specify height of extrusion or [Direction/Path/Taper angle/Expression] :(masukan angka 15, lalu tekan tombol enter) 15
tekan tombol esc beberapa kali untuk menghilangkan seleksi
hasil seperti gambar 45

gambar 45

 lakukan pada semua lingkaran kecil dan hasilnya sebagai berikut:

gambar 46: hasil akhir

9. pindahkan bangun keatas untuk membuat cekungan sesuai pola pada benda kerja
cara sebagai berikut:

ketik move
Command: MOVE
Select objects: Specify opposite corner: 0 found
Select objects: 1 found (klik bangung persegi panajng dengan arc ditengah)
Select objects:
Specify base point or [Displacement] <Displacement>: (tarik gambar ke atas, kemudian ketik angka 9, enter)

Specify second point or <use first point as displacement>: 9

gambar 47

tekan tombol esc beberapa kali untuk menghilangkan seleksi
maka hasilnya sebagai berikut:

gamabr 48: hasil akhir

ketik move
Command: MOVE
Select objects: Specify opposite corner: 0 found
Select objects: 1 found (klik bangung lingkaran ditengah)
Select objects:
Specify base point or [Displacement] <Displacement>: (tarik gambar ke atas, kemudian ketik angka 8, enter)

Specify second point or <use first point as displacement>: 8

gambar 49

tekan tombol esc beberapa kali untuk menghilangkan seleksi
maka hasilnya sebagai berikut:

gambar 50: hasil akhir

tahap terakhir hapus lingkaran tengah yang besar

gambar 51: menghapus lingkaran

10. langkah terakhir adalah mengabungkan semua gambar yang kita buat
pertama dimulai dengan megabungkan kedua persegi besar menjadi 1
ketik union lalu klik persegi paling luar lalu klik persegi yang berada didalamnya dan enter skali lagi. maka kedua bangun akan menjadi 1

sebelum union

hasil union

setelahnya.gabungkan silinder dan persegi besar menjadi 1
ketik su, lalu tekan enter

Command: SU SUBTRACT Select solids, surfaces, and regions to subtract from ..(klik gambar persegi yang besar,lihat gambar 52. tekan enter)
Select objects: 1 found
Select objects:  Select solids, surfaces, and regions to subtract ..(klik gambar silinder yang kecil,lihat gambar 53. tekan enter)
Select objects: 1 found
Select objects:
maka otomatis silinder akan memotong menyesuaikan panajng dari objek persegi dan membuat lubang pada persegi
hasilnya seperti gambar 54

gambar 52

gambar 53

gambar 54

lakuka subtract pada semua silinder kecil yang melingkar. maka hasilnya seperti gamabr 55

gambar 55: subtract akhir semua silinder kecil

sama seperti perintah di atas, anda subtract lingkaran dan persegi dengan arc  menggunakan perintah subtract, klik persegi yang besar di dalam lalu klik lingkaran besar dan yang kedua, klik persegi dalam dan persegi dengan arc

gambar 56: blok persegi dengan arc

gambar 57: blok lingkaran

jika sudah, maka akan seperti berikut jika di visualisasikan dengan perintah vscurrent dan pilih conceptional

gambar 58: dalam konsep conceptional
